उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | OEM |
प्रमाणन: | ISO / SGS / RoHS |
न्यूनतम आदेश मात्रा: | 50 किलो |
---|---|
मूल्य: | Negotiable |
पैकेजिंग विवरण: | लकड़ी के मामले का निर्यात करना |
प्रसव के समय: | 10 - 15 दिन |
भुगतान शर्तें: | एल / सी, टी / टी |
आपूर्ति की क्षमता: | प्रति माह 550T |
नाम: | पीसीबी फेनोलिक राल बोर्ड Epoxy बोर्ड के लिए इलेक्ट्रोलाइटिक कॉपर फ़ॉइल | पैकेज: | मानक निर्यात लकड़ी का डिब्बा |
---|---|---|---|
आवेदन: | बैटरी एफपीसी एफसीसीएल पीसीबी | मोटाई: | 0.006mm |
मिश्र धातु या नहीं: | गैर मिश्र | सतह: | एकल पॉलिश, डबल पॉलिश; नी में लिपटे |
सामग्री: | लाल तांबा, शुद्ध तांबे की पन्नी | प्रसंस्करण सेवा: | काढ़ा, काटना |
रासायनिक: | 99.97% से कम नहीं घन | आकार: | स्ट्रिप कुंडल रोल |
हाई लाइट: | 0.006mm Electrolytic Copper Foil,3oz Electrolytic Copper Foil,2oz Electrolytic Copper Foil |

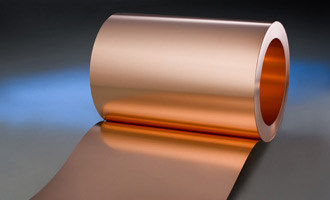

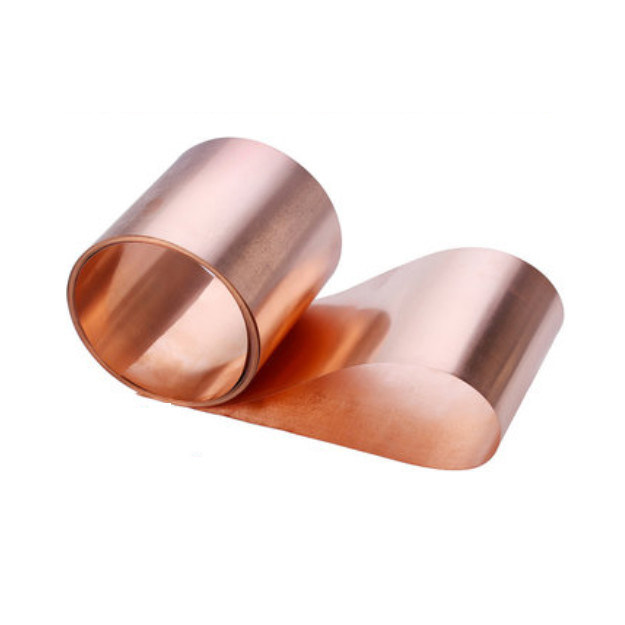

0.006 मिमी परिरक्षण सीसीएल / पीसीबी इलेक्ट्रोलाइटिक कॉपर पन्नी
विवरण:
इलेक्ट्रोलाइटिक कॉपर फ़ॉइल कॉपर क्लैड लेमिनेट्स (CCL) और प्रिंटेड सर्किट बोर्ड (PCB) और लिथियम आयन बैटरी के निर्माण के लिए एक महत्वपूर्ण सामग्री है।आज के इलेक्ट्रॉनिक सूचना उद्योग के तेजी से विकास में, इलेक्ट्रोलाइटिक कॉपर फ़ॉइल को इलेक्ट्रॉनिक उत्पाद सिग्नल और पावर ट्रांसमिशन और संचार का "तंत्रिका नेटवर्क" कहा जाता है।2002 के बाद से, चीन के मुद्रित सर्किट बोर्डों का उत्पादन मूल्य दुनिया में तीसरे स्थान पर आ गया है।पीसीबी के लिए सब्सट्रेट सामग्री के रूप में, सीसीएल दुनिया में तीसरा सबसे बड़ा उत्पादक बन गया है।
इलेक्ट्रोलाइटिक कॉपर फ़ॉइल उत्पादन प्रक्रिया सरल है, मुख्य प्रक्रिया में तीन हैं: समाधान फ़ॉइल, सतह के उपचार और उत्पाद को कम करना।इसकी उत्पादन प्रक्रिया सरल लगती है, लेकिन यह इलेक्ट्रॉनिक्स, मशीनरी और इलेक्ट्रोकैमिस्ट्री का एक संयोजन है, और यह एक उत्पादन प्रक्रिया है जिसके लिए विशेष रूप से सख्त वातावरण की आवश्यकता होती है।
विशेषताएं:
1. उपचारित पन्नी ग्रे या लाल रंग में
2. उच्च छील ताकत
3. अच्छी ईच की क्षमता
4. उत्कृष्ट प्रतिरोध नक़्क़ाशी के लिए आसंजन
आवेदन:
1. फेनोलिक राल बोर्ड
2. एपॉक्सी बोर्ड
मानक तांबे पन्नी के विशिष्ट गुण
वर्गीकरण
|
इकाई | आवश्यकता | जाँचने का तरीका | |||||||||||
पन्नी पदनाम | / | टी | एच | म | 1 | 2 | 3 | आईपीसी-4562A | ||||||
नाममात्र की मोटाई | / | 12um | 1/2 ओजेड | 3/4 ओजेड |
1 आउंस |
2 आउंस |
3 आउंस |
आईपीसी-4562A | ||||||
क्षेत्र भार |
जी / एम 2
|
107 ± 4 | 153 ± 5 | 228 ± 8 | 285 ± 10 | 580 ± 15 | 860 ± 20 |
आईपीसी-TM-650 2.2.12.2 |
||||||
पवित्रता | % | ≥99.8 |
आईपीसी-TM-650 2.3.15 |
|||||||||||
पन्नी प्रोफ़ाइल | चमकदार पक्ष (रा) | उम | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 |
आईपीसी-TM-650 2.3.17 |
|||||
मैट पक्ष (Rz) | उम | ≤6 | ≤8 | ≤10 | ≤10 | ≤15 | ≤20 | |||||||
तन्यता ताकत |
आर टी (23 ℃)
|
MPA | ≥150 | ≥220 | ≥235 | ≥280 | ≥280 | ≥280 |
आईपीसी-TM-650 2.3.18 |
|||||
बढ़ाव |
आर टी (23 ℃)
|
% | ≥2 | ≥3 | ≥3 | ≥4 | ≥4 | ≥4 |
आईपीसी-TM-650 2.3.18 |
|||||
विषय | Ω.g / एम 2 | ≤0.170 | ≤0.166 | ≤0.162 | ≤0.162 | ≤0.162 | ≤0.162 |
आईपीसी-TM-650 2.5.14 |
||||||
छील ताकत (FR-4) | एन / मिमी | ≥1.0 | ≥1.3 | ≥1.6 | ≥1.6 | ≥2.1 | ≥2.1 |
आईपीसी-TM-650 2.4.8 |
||||||
पिनहोल और सरंध्रता | संख्या | नहीं |
आईपीसी-TM-650 2.1.2 |
|||||||||||
विरोधी ऑक्सीकरण | आर टी (23 ℃) | दिन | 180 | / | ||||||||||
हिंदुस्तान टाइम्स (200 ℃) | मिनट | 60 | / |
1. मानक चौड़ाई, 1295 () 1) मिमी, ग्राहक अनुरोध दर्जी के अनुसार मई।
2. हम FR-4 (Tg140) प्रीपेग के साथ छील ताकत का परीक्षण करते हैं, कृपया अपने पीपी के साथ पुन: पुष्टि करें।
