उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | OEM |
प्रमाणन: | ISO / SGS / RoHS |
न्यूनतम आदेश मात्रा: | 50 किलो |
---|---|
मूल्य: | Negotiable |
पैकेजिंग विवरण: | लकड़ी के मामले का निर्यात करना |
प्रसव के समय: | 10 - 15 दिन |
भुगतान शर्तें: | एल / सी, टी / टी |
आपूर्ति की क्षमता: | प्रति माह 550T |
पवित्रता: | 99.8% | पिनहोल: | कोई नहीं |
---|---|---|---|
एंटी ऑक्सीडेशन: | 200 डिग्री 60 मिनट, 180 दिन 23 डिग्री | मोटाई: | 1/2 औंस, 3/4 औंस, 1 औंस, 2 औंस, 3 औंस, |
रंग: | लाल या धूसर | बढ़ाव: | ≥ 2% |
तन्यता ताकत: | A 150 एमपीए | छीलने की ताकत: | Mm 1 एन / मिमी |
चौड़ाई: | 5-520 मिमी | लंबाई: | 500-5000 एम |
आईडी: | 76 मिमी, 152 मिमी | मिश्र धातु: | टी 2, C11000, C1100, C101, ई Cu58 |
हाई लाइट: | 520mm Insulated Copper Foil,C11000 insulated copper foil,0.070mm insulated copper foil |

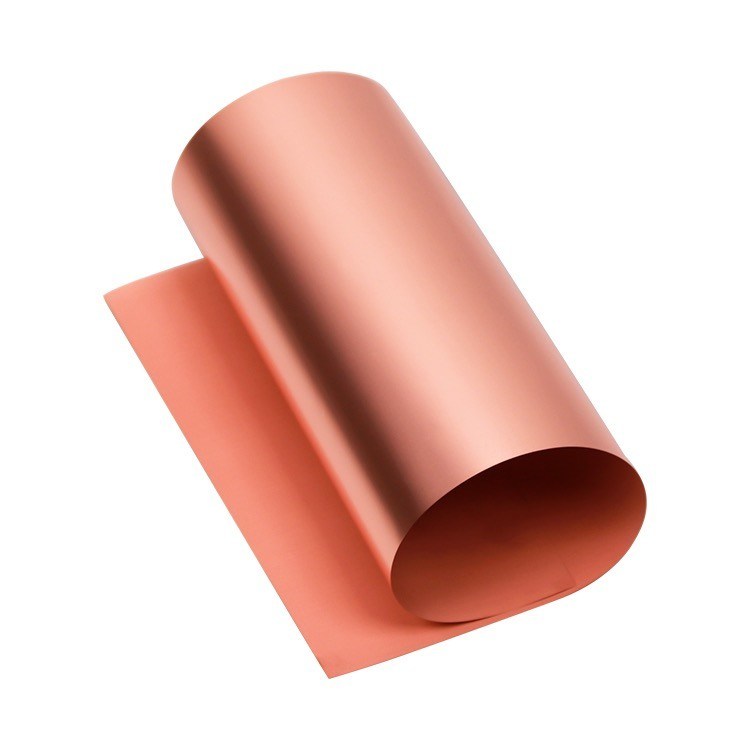

उच्च छील ताकत चौड़ाई 520 मिमी C11000 अछूता तांबा पन्नी
जल्दी से विवरण
मोटाई: 0.012-0.070 मिमी
चौड़ाई: 5-520 मिमी
लंबाई: 500-5000 एम
आईडी: 76 मिमी, 152 मिमी
मिश्र धातु: T2, C11000, C1100, C101, E-Cu58
टेम्पर: एच
विशेषताएं:
1. उपचारित पन्नी ग्रे या लाल रंग में
2. उच्च छील ताकत
3. अच्छी ईच की क्षमता
4. उत्कृष्ट प्रतिरोध नक़्क़ाशी के लिए आसंजन
आवेदन:
1. फेनोलिक राल बोर्ड
2. एपॉक्सी बोर्ड
सीए कॉपर फॉइल और ईडी कॉपर फॉइल के बीच तुलना करें
1. प्रक्रिया: रोल्ड कॉपर फॉइल (रोलिंग प्रक्रिया), ईडी कॉपर फॉइल (इलेक्ट्रोडप्रोडक्शन प्रक्रिया)
2. शक्ति की दृढ़ता: रोल्ड कॉपर फ़ॉइल एक परतदार क्रिस्टलीय संरचना है, इसलिए इलेक्ट्रोलाइटिक कॉपर फ़ॉइल की तुलना में ताकत और बेरहमी बेहतर होती है, इसलिए लचीले मुद्रित सर्किट बोर्डों में इस्तेमाल होने वाले अधिकांश रोलिंग कॉपर फ़ॉइल।
3. चौड़ाई: रोलिंग कॉपर फ़ॉइल चौड़ाई foil 620 मिमी, इलेक्ट्रोलाइटिक कॉपर फ़ॉइल चौड़ाई mm 1380 मिमी
4. घनत्व: लुढ़का हुआ तांबा पन्नी उच्च घनत्व, सतह अपेक्षाकृत चिकनी, संकेत के तेजी से संचरण के बाद मुद्रित सर्किट बोर्ड के उत्पादन के लिए अनुकूल है, इसलिए उच्च आवृत्ति उच्च गति संचरण, ठीक लाइनों मुद्रित सर्किट बोर्ड भी कुछ तांबा तांबा पन्नी का इस्तेमाल किया।
5. भूतल उपचार चौड़ाई:लुढ़का हुआ कॉपर फ़ॉइल, भूतल उपचार की सबसे प्रभावी चौड़ाई 520 मिमी तक सीमित है।
फेनोलिक राल बोर्ड और एपॉक्सी बोर्ड के लिए मानक तांबे के पन्नी के विशिष्ट गुण।
वर्गीकरण
|
इकाई | आवश्यकता | जाँचने का तरीका | |||||||||||
पन्नी पदनाम | / | टी | एच | म | 1 | 2 | 3 | आईपीसी-4562A | ||||||
नाममात्र की मोटाई | / | 12um | 1/2 ओजेड | 3/4 ओजेड |
1 आउंस |
2 आउंस |
3 आउंस |
आईपीसी-4562A | ||||||
क्षेत्र भार | छ / ㎡ | 107 ± 4 | 153 ± 5 | 228 ± 8 | 285 ± 10 | 580 ± 15 | 860 ± 20 |
आईपीसी-TM-650 2.2.12.2 |
||||||
पवित्रता | % | ≥99.8 |
आईपीसी-TM-650 2.3.15 |
|||||||||||
पन्नी प्रोफ़ाइल | चमकदार पक्ष (रा) | ս मीटर | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 |
आईपीसी-TM-650 2.3.17 |
|||||
मैट पक्ष (Rz) | उम | ≤6 | ≤8 | ≤10 | ≤10 | ≤15 | ≤20 | |||||||
तन्यता ताकत |
आर टी (23 ℃)
|
MPA | ≥150 | ≥220 | ≥235 | ≥280 | ≥280 | ≥280 |
आईपीसी-TM-650 2.3.18 |
|||||
बढ़ाव |
आर टी (23 ℃)
|
% | ≥2 | ≥3 | ≥3 | ≥4 | ≥4 | ≥4 |
आईपीसी-TM-650 2.3.18 |
|||||
विषय | Ω.g / ㎡ | ≤0.170 | ≤0.166 | ≤0.162 | ≤0.162 | ≤0.162 | ≤0.162 |
आईपीसी-TM-650 2.5.14 |
||||||
छील ताकत (FR-4) | एन / मिमी | ≥1.0 | ≥1.3 | ≥1.6 | ≥1.6 | ≥2.1 | ≥2.1 |
आईपीसी-TM-650 2.4.8 |
||||||
पिनहोल और सरंध्रता | संख्या | नहीं |
आईपीसी-TM-650 2.1.2 |
|||||||||||
विरोधी ऑक्सीकरण | आर टी (23 ℃) | दिन | 180 | / | ||||||||||
हिंदुस्तान टाइम्स (200 ℃) | मिनट | 60 | / |
1. मानक चौड़ाई, 1295 () 1) मिमी, ग्राहक अनुरोध दर्जी के अनुसार मई।
2. हम FR-4 (Tg140) प्रीपेग के साथ छील ताकत का परीक्षण करते हैं, कृपया अपने पीपी के साथ पुन: पुष्टि करें।
सामान्य प्रश्न:
Q1: अपने गारंटी?
एक: हमारे सभी उत्पादों को प्राप्त माल के बाद 6 महीने की गारंटी है, अगर किसी भी गुणवत्ता की समस्या हमसे संपर्क कर सकती है।
Q2: अपने प्रसव के लिए समय है?
एक: आम प्रसव के समय 5-35 कार्य दिवसों है।विशिष्ट डिलीवरी का समय आपके ऑर्डर की वस्तुओं और मात्रा पर निर्भर करता है।
Q3: अपने न्यूनतम आदेश मात्रा क्या है?
एक: MOQ 150 kg है।
Q4: आप नमूना आपूर्ति कर सकते हैं?
एक: हम थोक आदेश से पहले गुणवत्ता की जांच करने के लिए नमूने की आपूर्ति कर सकते हैं।लेकिन कीमत नमूना कीमत होगी थोक मूल्य नहीं।
क्यू 5।क्या आप प्रसव से पहले अपने सभी सामानों का परीक्षण करते हैं?
एक: हाँ, हम प्रसव से पहले 100% परीक्षण है।
Q6।आपकी मानक चौड़ाई क्या है?
एक: 520mm और 620mm, हम चौड़ाई के लिए अनुकूलन स्वीकार करते हैं।हम इसे किसी भी आकार में काट सकते हैं जिसे आप पास चर्चा के बाद मांगते हैं।
