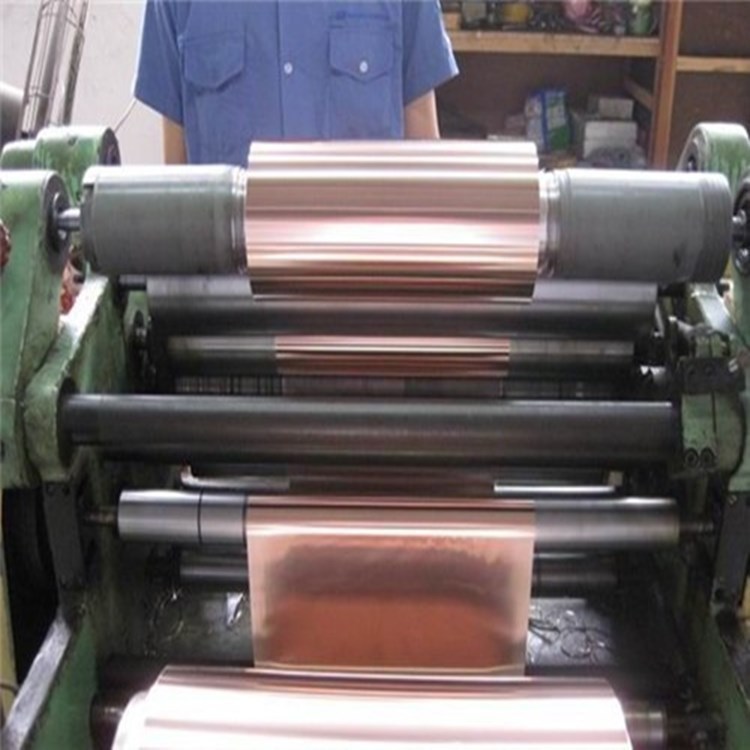

एफपीसी एफसीसीएल एफपीसीबी 25μm 70μm पतला आरए तांबा पन्नी
25um आरए तांबा पन्नी
,एफसीसीएल आरए कॉपर फोइल
,70um आरए कॉपर फ़ॉइल
एफपीसी एफसीसीएल एफपीसीबी 25μm 70μm पतला आरए तांबा पन्नी
आयामरेंज:
कॉपर फोइल मोटाई 12~100μm से एफपीसी के लिए आपूर्ति की जा सकती है।
ग्राहकों की आवश्यकता के अनुसार 650 मिमी तक की चौड़ाई बनाई जा सकती है।
अनुप्रयोग:
फ्लेक्सिबल कॉपर क्लैडेड लैमिनेट (FCCL), फाइन सर्किट FPC, एलईडी लेपित क्रिस्टल पतली फिल्म, FPCB।
विशेषताएं:
सामग्री में अधिक विस्तारशीलता है, और इसमें उच्च झुकने का प्रतिरोध और कोई दरार नहीं है।
तालिका 1:FPC T2 उच्च लचीलापन वाले तांबे की पन्नी के गुण (GB/T5230-2000),IPC-4562-2000)
| पद | इकाई | पैरामीटर | |||||
| 12μm | 18μm | 25μm | 35μm | 70μm | |||
| एकाई पर द्रव्यमान ((±5%) | जी/एम2 | 107 | 160 | 300 | 400 | 445 | |
| Cu+Ag | % | ≥99.99 | |||||
| ताप | H | ओ,एच | ओ,एच | ओ,एच | ओ,एच | ||
| सतह की उग्रता | Rz | μm | 0.4 | 0.5 | 0.7 | 0.74 | 0.76 |
| तन्य शक्ति | सामान्य तापमान /23°C | एन/एमएम2 | ≥430 | ≥ 450 | ≥ 450 | ≥460 | ≥460 |
| उच्च तापमान /220°C | एन/एमएम2 | ≥140 | ≥ 150 | ≥170 | ≥210 | ≥220 | |
| लम्बाई | सामान्य तापमान /23°C | % | ≥ 15 | ≥ 30 | ≥40 | ≥42 | ≥45 |
| उच्च तापमान /220°C | % | ≥8 | ≥10 | ≥18 | ≥28 | ≥30 | |
| थकान प्रतिरोध (एनील) | % | 65 | 65 | 65 | 65 | 65 | |
| कठोरता | एचवी | ≤50 | |||||
| अधिकतम प्रतिरोध | Ωmm2/m | 0.0171 | |||||
| विद्युत चालकता | % | ≥98.3% | |||||
| पिनहोल परीक्षण के परिणाम | टुकड़ा/एम2 | पिनहोल क्षेत्रफल 0.5 मिमी से अधिक,0.005 टुकड़ा/एम2 | |||||
नोट: 1. उपरोक्त आंकड़े सामग्री के तापमान H के आधार पर हैं।
2तांबे की पन्नी की सतह चिकनी और चमकदार होती है, बिना किसी कोटिंग के।
3परीक्षण पद्धति हमारी कंपनी के मानक का पालन करती है।
