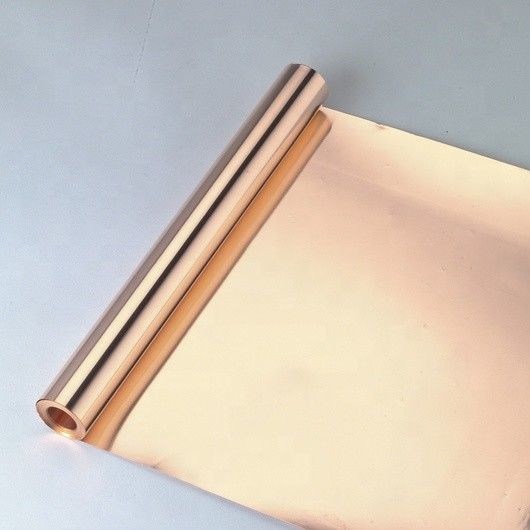

T2 संवाहक उच्च तापमान तांबे की पन्नी शीट रोल
3oz तांबे की पन्नी शीट रोल
,2oz तांबे की पन्नी शीट रोल
,3oz RA कॉपर फ़ॉइल
T2 उच्च तापमान के लिए कंडक्टिव कॉपर फोइल शीट रोल
उत्पाद प्रोफ़ाइलः
हम वहाँ विकसित इलाज तांबा पन्नी है कि बहुत कम प्रोफ़ाइल है, तांबा पन्नी के इस तरह के उच्च आवृत्ति आवेदन के लिए सबसे अच्छा है.50um आमतौर पर बहु-परत और दोहरे चेहरे FPCB निर्माण में इस्तेमाल कियाहम भारी ईडी तांबे की पन्नी का भी उत्पादन करते हैं, मुख्य रूप से उच्च वर्तमान एफपीसीबी निर्माण के लिए।
यांत्रिक गुणों की शीटः
|
गुणवत्ता आइटम |
सामान्य तकनीकी शर्तें |
|||||
|
1/3 औंस |
1/2 औंस |
1 औंस |
2 औंस |
3 औंस |
||
|
सतह की कठोरता (μm) |
मैट सतह Rz |
≤6 |
≤7 |
≤10 |
≤12 |
≤5.1 |
|
छीलने की शक्ति (किग्रा/सेमी) |
≥ 11 |
≥ 12 |
≥ 18 |
≥22 |
≥ 10 |
|
|
लीक पॉइंट्स (पॉइंट/एम)2) |
≤5 |
नहीं |
||||
|
उच्च तापमान एंटी-ऑक्सीकरण प्रदर्शन ((180°C/h) |
कोई ऑक्सीकरण नहीं |
|||||
|
चौड़ाई सहिष्णुता (मिमी) |
रोल |
(+2.0,0) |
||||
|
टुकड़ा |
(+2.0,-2.0) |
|||||
|
परीक्षण मानक |
IPC-4562 |
|||||
विशेषताएं:
सामग्री में अधिक विस्तारशीलता है, और इसमें उच्च झुकने का प्रतिरोध और कोई दरार नहीं है।
प्रदर्शन:
- उच्च लचीलापन और विस्तार
- समतल और चिकनी सतह
- अच्छी थकान प्रतिरोधकता
- शक्तिशाली एंटीऑक्सिडेंट गुण
- अच्छे यांत्रिक गुण
|
पद |
इकाई |
पैरामीटर |
|||||
|
12μm |
18μm |
25μm |
35μm |
70μm |
|||
|
एकाई पर द्रव्यमान ((±5%) |
जी/एम2 |
105 |
160 |
300 |
400 |
445 |
|
|
Cu+Ag |
% |
≥99.99 |
|||||
|
ताप |
|
H |
ओ,एच |
ओ,एच |
ओ,एच |
ओ,एच |
|
|
सतह की उग्रता |
रा |
μm |
0.13 |
0.12 |
0.1 |
0.08 |
0.08 |
|
Rz |
μm |
1.3 |
1.0 |
0.8 |
0.74 |
0.76 |
|
|
तन्य शक्ति |
सामान्य तापमान /23°C |
एन/एमएम2 |
≥430 |
≥ 450 |
≥ 450 |
≥ 450 |
≥ 450 |
|
उच्च तापमान /220°C |
एन/एमएम2 |
≥140 |
≥ 150 |
≥170 |
≥210 |
≥220 |
|
|
लम्बाई |
सामान्य तापमान /23°C |
% |
≥ 15 |
≥ 30 |
≥40 |
≥42 |
≥45 |
|
उच्च तापमान /220°C |
% |
≥8 |
≥10 |
≥18 |
≥28 |
≥30 |
|
|
थकान प्रतिरोध (एनील) |
% |
65 |
65 |
65 |
65 |
65 |
|
|
अधिकतम प्रतिरोध |
Ωmm2/m |
0.0181 |
|||||
|
विद्युत चालकता |
% |
≥98.3% |
|||||
|
फिल्म और चिपकने वाली परतें |
तात्कालिक अस्थायी 300°C/10s |
फिल्म और चिपकने वाला पेस्ट बुलबुला विच्छेदन के बिना तापमान। |
|||||
|
ऑक्सीकरण विरोधी |
एच.टी. ((200°C) |
मिनट |
60 मिनट के भीतर रंग नहीं बदलेगा |
||||
|
पिनहोल परीक्षण के परिणाम |
टुकड़ा/ मीटर2 |
पिनहोल क्षेत्रफल 0.5 मिमी से अधिक,0.005 टुकड़ा/ मीटर2 |
|||||
