18um ईडी तांबा पन्नी
,25um ईडी तांबा पन्नी
,25um अछूता तांबा पन्नी
उत्पाद वर्णन
विस्तृत विनिर्देश और विशेषताएं

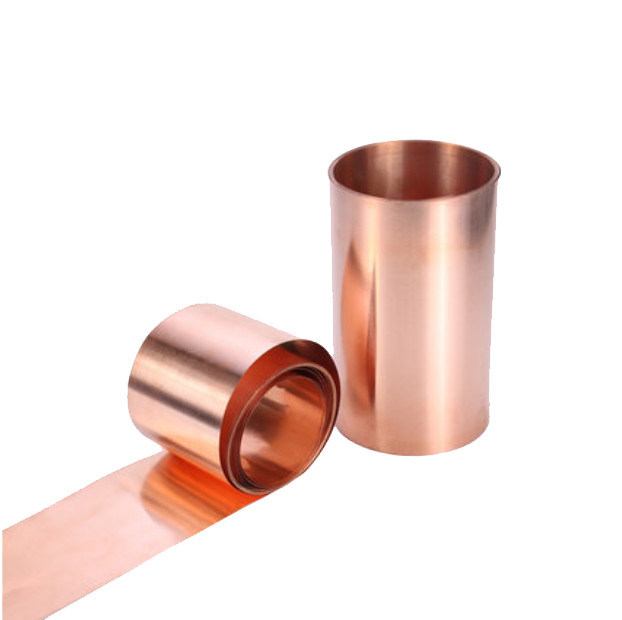

चौड़ाई 520 मिमी उच्च शुद्धता लाल ईडी तांबा पन्नी
विशेषताएं:
1. उपचारित पन्नी ग्रे या लाल रंग में
2एफसीसीएल के लिए उपयुक्त गुणों के साथ उच्च प्रोफ़ाइल
3तांबे की पन्नी के अनाज संरचना उच्च लचीलापन की ओर जाता है
4उत्कृष्ट उत्कीर्णन प्रदर्शन
5. कम प्रोफाइल से ठीक सर्किट पैटर्न बनाने में सक्षम है
आवेदनः
1. कास्टिंग और लेमिनेशन प्रकार FCCL
2. सुपर ठीक पैटर्न एफपीसी
3एलईडी के लिए चिप ऑन फ्लेक्स (सीओएफ)
एलपी-एसबी/आर ईडी इलेक्ट्रोलाइटिक तांबे की पन्नी के विशिष्ट गुण (एफपीसी या एचडीआई की आंतरिक परत के लिए)
|
वर्गीकरण
|
इकाई | आवश्यकता | परीक्षण विधि | |||||||
| पन्नी का नाम | / | 1 | H | एम | 1 | IPC-4562A | ||||
| नाममात्र मोटाई | / | 10um | 12um | 1/2 OZ ((18um) | 3/4 OZ ((25um) | 1 OZ ((35um) | IPC-4562A | |||
| क्षेत्र भार | जी/एम2 | 98±4 | 107±4 | 153±5 | 228±8 | 285±10 |
IPC-TM-650 2.2.12.2 |
|||
| शुद्धता | % | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||
| पन्नी प्रोफाइल | चमकदार पक्ष ((Ra) | एसएम | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 |
IPC-TM-650 2.3.17 |
||
| मैट पक्ष ((Rz) | उह | ≤4.0 | ≤4.5 | ≤5.5 | ≤6.0 | ≤80 | ||||
| तन्य शक्ति | आर.टी. ((23°C) | एमपीए | ≥260 | ≥260 | ≥ 280 | ≥ 280 | ≥ 280 |
IPC-TM-650 2.3.18 |
||
| एच.टी. ((180°C) | एमपीए | ≥ 180 | ≥ 180 | ≥ 180 | ≥ 180 | ≥ 180 | ||||
| लम्बाई | आर.टी. ((23°C) | % | ≥5 | ≥6 | ≥8 | ≥10 | ≥12 |
IPC-TM-650 2.3.18 |
||
| एच.टी. ((180°C) | % | ≥5 | ≥6 | ≥7 | ≥8 | ≥8 | ||||
| छीलने की ताकत ((FR-4) | एन/मिमी | 0.7 | 0.8 | 1.0 | 1.1 | 1.2 |
IPC-TM-650 2.4.8 |
|||
| इब्स/इन | 4 | 4.6 | 5.7 | 6.3 | 6.9 | |||||
| पिनहोल और छिद्र | संख्या | नहीं |
IPC-TM-650 2.1.2 |
|||||||
| एंटी-ऑक्सीकरण | आर.टी. ((23°C) | 180 दिन | / | |||||||
| एच.टी. ((200°C) | 60 मिनट | / | ||||||||
1. मानक चौड़ाई 520 मिमी, अधिकतम चौड़ाई 1295 ((± 1) मिमी, ग्राहक के अनुरोध के अनुसार दर्जी किया जा सकता है।
हम पीआई के साथ छिलके की ताकत का परीक्षण करते हैं, कृपया अपने पीपी के साथ फिर से पुष्टि करें।
