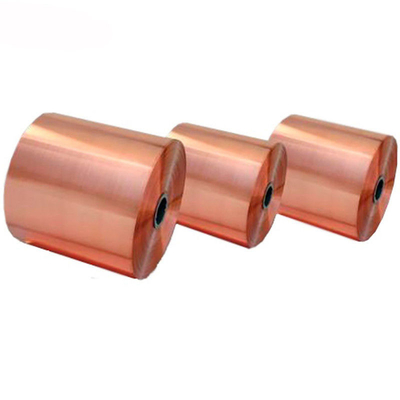

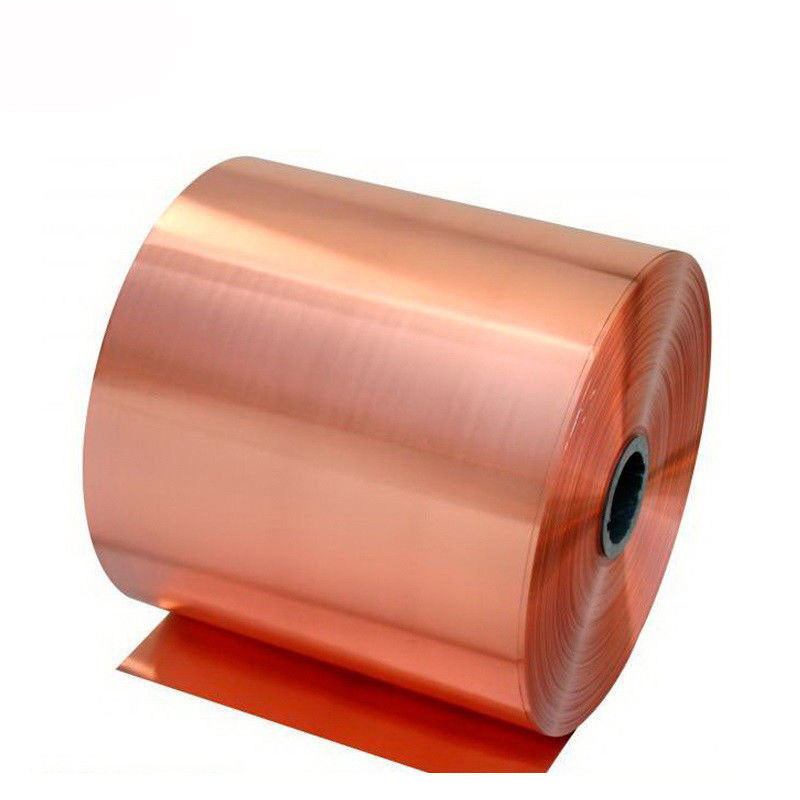

C11000 पीसीबी कॉपर फॉयल
C11000 पीसीबी तांबा पन्नी
| जीबी/टी | डीआईएन | एन | एएसटीएम |
| टीयू2 | E Cu58 | क्यु ईटीपी | C11000 |
सामग्री का परिचयःC11000 ((Cu ETP)
Cu ETP एक इलेक्ट्रोलाइटिकली परिष्कृत ऑक्सीजन युक्त तांबा है।इसमें अच्छी विद्युत चालकता है लेकिन अन्य उच्च चालकता वाले तांबे की तुलना में मिश्र धातु की उच्च अवशिष्ट ऑक्सीजन सामग्री के कारण यह प्रसंस्करण (एनीलिंग वेल्डिंग आदि) के लिए उपयुक्त नहीं है।) और उच्च तापमान (तापमान 370 डिग्री सेल्सियस से अधिक) में उपयोग करने के लिए। Because it is prone to hydrogen embrittlement when the material is heated to 600 ° C or higher the oxygen inside the material will form water vapor with the hydrogen in the air causing the internal structure of the material to be brittle and cremated so hydrogen embrittlement occurs.
सामग्री की विशेषताएं:
1क्यु तांबा सामग्री 99.9% से अधिक है ऑक्सीजन सामग्री 5-40 पीपीएम
2ऑक्सीजन रहित तांबे C10200 OFC की तुलना में प्रसंस्करण लागत कम है।
3370 डिग्री सेल्सियस से ऊपर के तापमान पर उपयोग के लिए उपयुक्त नहीं है, हाइड्रोजन भ्रष्ट होने के लिए प्रवण है
4विद्युत घटकों, विद्युत उत्पादों के इलेक्ट्रॉनिक भागों में व्यापक रूप से प्रयोग किया जाता है
भौतिक गुण
घनत्व ((g/cm3) | 8.9 |
विद्युत चालकता{IACS% ((20°C) } | 100 |
लोच के मॉड्यूल ((KN/mm2) | 127 |
थर्मल चालकता{W/(m*K)} | 394 |
थर्मल विस्तार गुणांक (10-6/°C 20/°C~100/°C) | 17.7 |
यांत्रिक गुण
ताप | तन्य शक्ति | लम्बाई A50 | कठोरता |
(Rm,Mpa) | % | एचवी | |
0 | 195 मिनट | 35 मिनट | अधिकतम 60 |
चौथाई घंटा | 215-255 | 25 मिनट | 55-100 |
आधा घंटा | 255-315 | 15 मिनट | 75-120 |
H | 290 मिनट | 5 मिनट | 80 |
रासायनिक संरचना
| कु | ≥99.90 |
ओ | 0.005-0.040 |
आवेदन
प्रवाहकीय भाग, एक्सचेंजर कॉइल, हीट एक्सचेंजर
