एफसीसीएल ईडी कॉपर पन्नी
एफसीसीएल ईडी कॉपर फॉयल
,0.012 एमएम इलेक्ट्रोलाइटिक कॉपर फॉयल
,5 एमएम ईडी कॉपर फॉयल

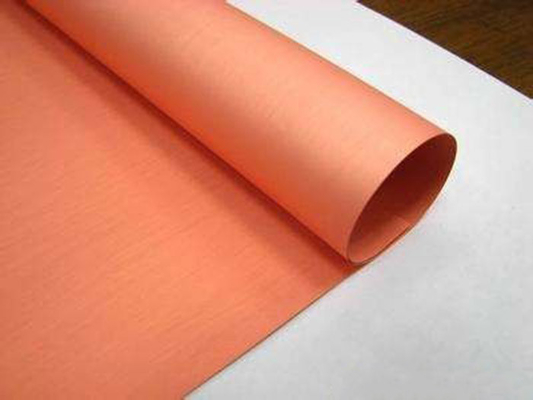

एफसीसीएल ईडी कॉपर पन्नी
जल्दी से विवरण
मोटाई: 0.012-0.070 मिमी
चौड़ाई: 5-520 मिमी
लंबाई: 500-5000 एम
आईडी: 76 मिमी, 152 मिमी
मिश्र धातु: T2, C11000, C1100, C101, E-Cu58
तापमान: उच्च
विशेषताएं:
1. उपचारित पन्नी ग्रे या लाल रंग में
2. एफपीसीएल के लिए उपयुक्त एलपी-एसबी / आर के गुणों के साथ उच्च प्रोफ़ाइल
3. तांबे की पन्नी की अनाज संरचना उच्च लचीलेपन की ओर ले जाती है
4. उत्कृष्ट नक़्क़ाशी प्रदर्शन
5. लो प्रोफाइल ठीक सर्किट पैटर्न बनाने में सक्षम बनाता है
आवेदन:
1. कास्टिंग और फाड़ना प्रकार एफसीसीएल
2. सुपर फाइन पैटर्न एफपीसी
3. एलईडी के लिए फ्लेक्स (सीओएफ) पर चिप
सीए कॉपर फॉइल और ईडी कॉपर फॉइल के बीच तुलना करें
1. प्रक्रिया: रोल्ड कॉपर फॉइल (रोलिंग प्रक्रिया), ईडी कॉपर फॉइल (इलेक्ट्रोडप्रोडक्शन प्रक्रिया)
2. शक्ति की दृढ़ता: रोल्ड कॉपर फ़ॉइल एक परतदार क्रिस्टलीय संरचना है, इसलिए इलेक्ट्रोलाइटिक कॉपर फ़ॉइल की तुलना में ताकत और बेरहमी बेहतर होती है, इसलिए लचीले मुद्रित सर्किट बोर्डों में इस्तेमाल होने वाले अधिकांश रोलिंग कॉपर फ़ॉइल।
3. चौड़ाई: रोलिंग कॉपर फ़ॉइल चौड़ाई foil 620 मिमी, इलेक्ट्रोलाइटिक कॉपर फ़ॉइल चौड़ाई mm 1380 मिमी
4. घनत्व: लुढ़का हुआ तांबा पन्नी उच्च घनत्व, सतह अपेक्षाकृत चिकनी, संकेत के तेजी से संचरण के बाद मुद्रित सर्किट बोर्ड के उत्पादन के लिए अनुकूल है, इसलिए उच्च आवृत्ति उच्च गति संचरण, ठीक लाइनों मुद्रित सर्किट बोर्ड भी कुछ तांबा तांबा पन्नी का इस्तेमाल किया।
5. भूतल उपचार चौड़ाई:लुढ़का हुआ कॉपर फ़ॉइल, भूतल उपचार की सबसे प्रभावी चौड़ाई 520 मिमी तक सीमित है।
इलेक्ट्रोलाइटिक कॉपर फ़ॉइल के विशिष्ट गुण (एफपीसी या एचडीआई की आंतरिक परत के लिए)
|
वर्गीकरण
|
इकाई | आवश्यकता | जाँचने का तरीका | |||||||
| पन्नी पदनाम | / | 1 | एच | म | 1 | आईपीसी-4562A | ||||
| नाममात्र की मोटाई | / | 10um | 12um | 1/2 OZ (18um) | 3/4 OZ (25um) | 1 OZ (35um) | आईपीसी-4562A | |||
| क्षेत्र भार | छ / ㎡ | 98 ± 4 | 107 ± 4 | 153 ± 5 | 228 ± 8 | 285 ± 10 |
आईपीसी-TM-650 2.2.12.2 |
|||
| पवित्रता | % | ≥99.8 |
आईपीसी-TM-650 2.3.15 |
|||||||
| पन्नी प्रोफ़ाइल | चमकदार पक्ष (रा) | ս मीटर | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 |
आईपीसी-TM-650 2.3.17 |
||
| मैट पक्ष (Rz) | उम | ≤4.0 | ≤4.5 | ≤5.5 | ≤6.0 | ≤8.0 | ||||
| तन्यता ताकत | आर टी (23 ℃) | MPA | ≥260 | ≥260 | ≥280 | ≥280 | ≥280 |
आईपीसी-TM-650 2.3.18 |
||
| हिंदुस्तान टाइम्स (180 ℃) | MPA | ≥180 | ≥180 | ≥180 | ≥180 | ≥180 | ||||
| बढ़ाव | आर टी (23 ℃) | % | ≥5 | ≥6 | ≥8 | ≥10 | ≥12 |
आईपीसी-TM-650 2.3.18 |
||
| हिंदुस्तान टाइम्स (180 ℃) | % | ≥5 | ≥6 | ≥7 | ≥8 | ≥8 | ||||
| छील ताकत (FR-4) | एन / मिमी | 0.7 | 0.8 | 1.0 | 1.1 | 1.2 |
आईपीसी-TM-650 2.4.8 |
|||
| IBS / में | 4 | 4.6 | 5.7 | 6.3 | 6.9 | |||||
| पिनहोल और सरंध्रता | संख्या | नहीं |
आईपीसी-TM-650 2.1.2 |
|||||||
| विरोधी ऑक्सीकरण | आर टी (23 ℃) | 180days | / | |||||||
| हिंदुस्तान टाइम्स (200 ℃) | 60 मिनट | / | ||||||||
1. मानक चौड़ाई 520 मिमी, अधिकतम चौड़ाई 1295 (mm 1) मिमी, ग्राहक अनुरोध दर्जी के अनुसार मई।
हम पीआई के साथ छील ताकत का परीक्षण करते हैं, कृपया अपने पीपी के साथ पुन: पुष्टि करें।

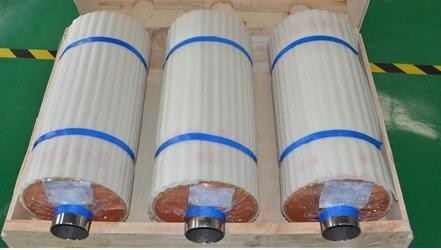

ED कॉपर पन्नी पाक तस्वीरें:
सामान्य प्रश्न:
Q1: अपने गारंटी?
एक: हमारे सभी उत्पादों को प्राप्त माल के बाद 6 महीने की गारंटी है, अगर किसी भी गुणवत्ता की समस्या हमसे संपर्क कर सकती है।
Q2: अपने प्रसव के लिए समय है?
एक: आम प्रसव के समय 5-35 कार्य दिवसों है।विशिष्ट डिलीवरी का समय आपके ऑर्डर की वस्तुओं और मात्रा पर निर्भर करता है।
Q3: अपने न्यूनतम आदेश मात्रा क्या है?
एक: MOQ 150 kg है।
Q4: आप नमूना आपूर्ति कर सकते हैं?
एक: हम थोक आदेश से पहले गुणवत्ता की जांच करने के लिए नमूने की आपूर्ति कर सकते हैं।लेकिन कीमत नमूना कीमत होगी थोक मूल्य नहीं।
क्यू 5।क्या आप प्रसव से पहले अपने सभी सामानों का परीक्षण करते हैं?
एक: हाँ, हम प्रसव से पहले 100% परीक्षण है।
Q6।आपकी मानक चौड़ाई क्या है?
एक: 520mm और 620mm, हम चौड़ाई के लिए अनुकूलन स्वीकार करते हैं।हम इसे किसी भी आकार में काट सकते हैं जिसे आप पास चर्चा के बाद मांगते हैं।
